În domeniul prelucrării și al producției, uneltele de frezat joacă un rol esențial în modelarea materiilor prime în componente precise. Geometria de ultimă oră a acestor scule este un subiect care nu numai că fascinează inginerii și mașinii, dar are și o importanță semnificativă pentru eficiența și calitatea procesului de prelucrare. În calitate de furnizor de încredere de scule de frezat, sunt încântat să mă aprofundez în complexitatea acestui subiect și să fac lumină asupra de ce contează atât de mult.
Înțelegerea geometriei tăieturii - muchii
Geometria tăietoare a uneltelor de frezat se referă la forma, unghiurile și profilele muchiilor de tăiere. Aceste caracteristici geometrice sunt proiectate cu atenție pentru a optimiza performanța sculei în diferite operații de prelucrare. Există câteva aspecte cheie ale geometriei de vârf pe care le vom explora.
Unghi de greblare
Unghiul de greblare este unul dintre cele mai fundamentale elemente ale geometriei tăietoare. Este unghiul dintre fața de rake (suprafața pe care curg așchiile) și un plan de referință. Un unghi pozitiv de greblare reduce forța de tăiere, deoarece permite instrumentului să taie mai ușor materialul. Acest lucru are ca rezultat un consum mai mic de energie și o generare mai mică de căldură în timpul procesului de prelucrare. Cu toate acestea, un unghi de greblare pozitiv poate reduce și rezistența muchiei de tăiere, făcând-o mai predispusă la ciobire. Pe de altă parte, un unghi negativ de greblare crește rezistența muchiei de tăiere, ceea ce este benefic la prelucrarea materialelor dure. Dar necesită și forțe de tăiere mai mari și generează mai multă căldură.
Unghi de degajare
Unghiul de degajare este unghiul dintre fața flancului (suprafața care se freacă de suprafața nou prelucrată) și o linie perpendiculară pe suprafața piesei de prelucrat. Un unghi de joc adecvat este esențial pentru a preveni frecarea feței flancului de piesa de prelucrat, ceea ce poate cauza uzură excesivă și finisare slabă a suprafeței. Un unghi de joc mai mare reduce frecarea, dar dacă este prea mare, muchia de tăiere poate deveni slabă.
Raza de tăiere
Raza muchiei de tăiere afectează procesul de tăiere în mai multe moduri. O rază mai mică a muchiei de tăiere oferă o muchie de tăiere mai ascuțită, care este ideală pentru obținerea unor finisaje de suprafață de înaltă calitate și prelucrarea pieselor cu pereți subțiri. Cu toate acestea, o rază de tăiere foarte mică poate fi mai susceptibilă la uzură și rupere. O rază mai mare a muchiei de tăiere, dimpotrivă, este mai durabilă și poate rezista la forțe de tăiere mai mari, dar poate avea ca rezultat un finisaj mai dur al suprafeței.
Importanța tăierii - Geometria muchiei
Eficiență de prelucrare îmbunătățită
Geometria corectă de tăiere poate îmbunătăți semnificativ eficiența prelucrarii. De exemplu, prin optimizarea unghiurilor de greblare și de degajare, forța de tăiere poate fi redusă. Aceasta înseamnă că mașina unealtă poate funcționa la viteze de avans și viteze de tăiere mai mari fără a supraîncărca axul sau a provoca uzura excesivă a sculei. Ca rezultat, timpul de prelucrare este redus și mai multe piese pot fi produse într-o anumită perioadă.
În plus, o rază de tăiere bine proiectată poate contribui, de asemenea, la eficiență. O rază adecvată a muchiei de tăiere permite formarea și evacuarea lină a așchiilor. Când așchiile sunt formate și îndepărtate cu ușurință, procesul de tăiere este mai stabil, iar riscul de blocare a așchiilor este minimizat. Acest lucru ajută la menținerea unei performanțe de tăiere consistente și reduce nevoia de schimbări frecvente a sculei.
Finisaj îmbunătățit al suprafeței
Finisarea suprafeței este un factor critic în multe aplicații de prelucrare. Geometria de vârf are un impact direct asupra finisării suprafeței piesei prelucrate. O muchie ascuțită cu o rază mică a muchiei de tăiere poate produce un finisaj mai neted al suprafeței. Acest lucru se datorează faptului că poate tăia materialul mai curat, lăsând mai puține urme pe suprafața piesei de prelucrat.
În plus, unghiul de degajare joacă, de asemenea, un rol în finisarea suprafeței. Un unghi de degajare adecvat asigură că fața flancului nu se freacă de piesa de prelucrat, ceea ce poate cauza zgârieturi și rugozitate. Selectând cu atenție geometria de vârf, putem atinge cerințele dorite de finisare a suprafeței, fie că este vorba în scopuri estetice sau pentru aplicații funcționale în care o suprafață netedă este necesară pentru funcționarea corectă a pieselor.
Durată de viață extinsă a sculei
Durata de viață a sculei este o preocupare majoră pentru producători, deoarece afectează direct costul de producție. Geometria tăietorului poate influența semnificativ durata de viață a sculei. De exemplu, un unghi negativ de așchiere și o rază mai mare a muchiei de tăiere pot crește rezistența muchiei de tăiere, făcând-o mai rezistentă la uzură și rupere. Acest lucru este deosebit de important atunci când prelucrați materiale dure sau când efectuați operațiuni de tăiere grele.
Formarea și evacuarea corectă a așchiilor, care sunt legate de geometria tăietorului, contribuie, de asemenea, la prelungirea duratei de viață a sculei. Când așchiile sunt îndepărtate eficient, acestea nu se acumulează în jurul muchiei de tăiere, ceea ce poate provoca acumularea de căldură și poate accelera uzura sculei. Prin proiectarea geometriei de vârf pentru a promova un control bun a așchiilor, putem reduce rata de uzură a sculei și crește durata de viață a acesteia.
Uneltele noastre de frezat și geometria tăietoare a acestora
În calitate de furnizor de scule de frezat, oferim o gamă largă de produse cu geometrii de tăiere atent proiectate.

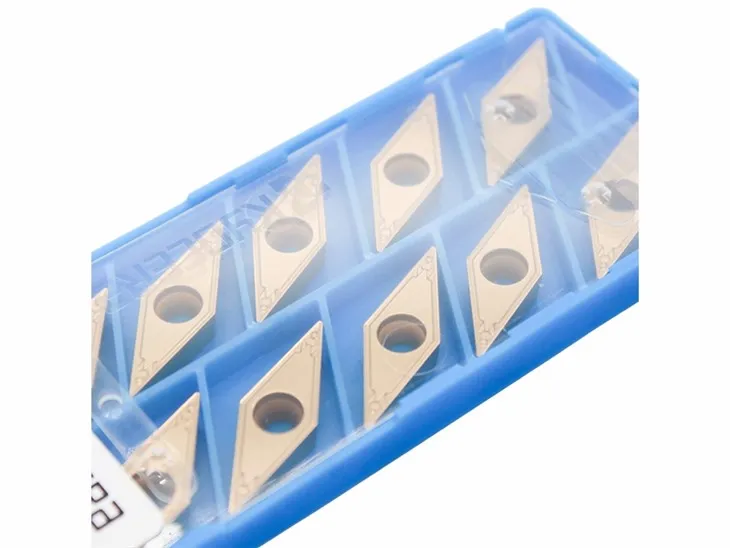

NoastreInstrumente de strunjire platăsunt proiectate cu unghiuri de degajare și de degajare optimizate pentru a asigura o tăiere eficientă și un finisaj excelent al suprafeței. Raza muchiei de tăiere este selectată pe baza materialelor și aplicațiilor tipice pentru care sunt utilizate aceste unelte. Indiferent dacă prelucrați metale moi sau aliaje mai dure, sculele noastre de strunjire plate pot oferi performanțe consistente.
TheT - tăietor de fanteîn linia noastră de produse prezintă o geometrie unică de vârf, care este special adaptată pentru prelucrarea cu fante în T. Unghiurile și profilele muchiilor de tăiere sunt proiectate pentru a tăia materialul fără probleme și pentru a crea fante în T precise. Unghiul de degajare este reglat cu atenție pentru a preveni interferența cu pereții fantelor, în timp ce unghiul de greblare ajută la reducerea forței de tăiere.
NoastreFreză de uz general THeste o unealtă versatilă care poate fi utilizată într-o varietate de operațiuni de frezare. Geometria de vârf a acestei freze este concepută pentru a echilibra eficiența, finisarea suprafeței și durata de viață a sculei. Poate manipula diferite materiale, de la aluminiu la oțel, și poate fi folosit atât pentru operațiuni de degroșare, cât și pentru operațiuni de finisare.
Concluzie
Geometria de vârf a sculelor de frezat este un aspect complex, dar crucial al prelucrarii. Afectează eficiența prelucrării, finisarea suprafeței și durata de viață a sculei. În calitate de furnizor de scule de frezat, înțelegem importanța furnizării de scule de înaltă calitate cu geometrii de tăiere optimizate. Produsele noastre, cum ar fiInstrumente de strunjire plată,T - tăietor de fante, șiFreză de uz general TH, sunt concepute pentru a satisface nevoile diverse ale clienților noștri.
Dacă sunteți pe piața sculelor de frezat și doriți să discutați despre cerințele dvs. specifice, vă invităm să ne contactați. Echipa noastră de experți este pregătită să vă ajute în selectarea sculelor potrivite pentru aplicațiile dumneavoastră de prelucrare. Credem că, alegând sculele de frezat potrivite cu geometria de vârf adecvată, vă puteți îmbunătăți procesele de prelucrare, îmbunătățiți calitatea produselor și reduceți costurile de producție.
Referințe
- Trent, EM și Wright, PK (2000). Tăierea metalelor. Butterworth - Heinemann.
- Stephenson, DA și Agapiou, JS (2006). Prelucrarea metalelor: teorie și aplicații. CRC Press.
